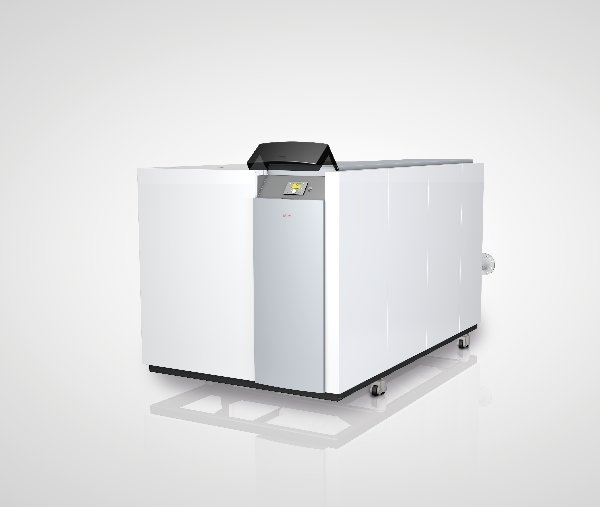

TRIGON® XXL SE_

TRIGON® XXL SE_
Высокоэффективные водотрубные премиксные котлы TRIGON XXL SE мощностью от 650 до 1850 кВт. Уникальные модулируемая водоохлаждаемая горелка и конструкция теплообменника обеспечивают крайне низкий уровень вредных выбросов и высочайшую эффективность. Применение нержавеющей стали для теплообменника котла гарантирует высокую износостойкость. Модульная конструкция позволяет разбирать котлы TRIGON XXL на компоненты для облегчения перемещения и установки, а так же обеспечивает высокую ремонтопригодность.

Котлы имеют встроенный контроллер и надежную систему безопасности. Котловой контроллер позволяет управлять контурами отопления и ГВС и интегрировать котлы в систему управления зданием. В каскад можно объединить до 16 TRIGON XXL.

Ключевые особенности

  • Мощность 650-1850 кВт
  • Высочайшая эффективность
  • Низкий уровень вредных выбросов
  • Теплообменник из нержавеющей стали
  • Разборная конструкция котла
  • Высокая ремонтопригодность
  • Низкий уровень шума
  • Отношение веса к мощности < 2 кг/кВт
  • До 16 котлов в каскаде

Видео



Скачать файлы документации

Технические характеристики


Модель SE650 SE750 SE 850 SE1000
Номинальная тепловая мощность 80/60°C макс./мин. кВт 650/164 726/183 849/213 961/242
Номинальная тепловая мощность 40/30°C макс./мин. кВт 657/183 733/204 858/238 971/270
Объем воды в котле л 50 53 75 75
Давление воды макс./мин. бар 8,0/1,5 8,0/1,5 8,0/1,5 8,0/1,5
Эффективность при 80/60ºC макс/мин % 92,6/93,2 92,6/93,2 92,6/93,2 92,6/93,2
Эффективность при 40/30ºC макс/мин % 93,5/103,9 93,5/103,9 93,5/103,9 93,5/103,9
Среднегодовая эффективность (NNG 75/60ºC) % 100 100 100 100
Среднегодовая эффективность (NNG 40/30ºC) % 103,3 103,3 103,3 103,3
Максимальная рабочая температура ºC 90 90 90 90
Максимальный перепад температуры теплоносителя ºC 20 20 20 20
Номинальное давление природного газа G25 мбар 25 25 35 35
Номинальное давление природного газа G20 мбар 20 20 35 35
Номинальное давление СУГ мбар 30 30 50 50
Масса пустого котла кг. 770 844 958 1084
Размеры Ш х Г х В мм 1370x2185x1555 1370x2185x1555 1170x2565x1555 1170x2565x1555
Уровень звуковой мощности LWA (внутри) дБ 72,7 72,7 72,7 72,7
Максимальный уровень выбросов NOx мг/кВт-ч 45 45 45 45
Максимальный уровень выбросов CO мг/кВт-ч 7 7 7 7
Модель SE1100 SE1200 SE1300
Номинальная тепловая мощность 80/60°C макс./мин. кВт 1073/270 1184/298 1296/326
Номинальная тепловая мощность 40/30°C макс./мин. кВт 1084/301 1196/332 1309/363
Объем воды в котле л 80 85 97
Давление воды макс./мин. бар 8,0/1,5 8,0/1,5 8,0/1,5
Эффективность при 80/60ºC макс/мин % 92,6/93,2 92,6/93,2 92,6/93,2
Эффективность при 40/30ºC макс/мин % 93,5/103,9 93,5/103,9 93,5/103,9
Среднегодовая эффективность (NNG 75/60ºC) % 100 100 100
Среднегодовая эффективность (NNG 40/30ºC) % 103,3 103,3 103,3
Максимальная рабочая температура ºC 90 90 90
Максимальный перепад температуры теплоносителя ºC 20 20 20
Номинальное давление природного газа G25 мбар 35 35 50
Номинальное давление природного газа G20 мбар 35 35 50
Номинальное давление СУГ мбар 50 50 50
Масса пустого котла кг. 1221 1369 1380
Размеры Ш х Г х В мм 1370x2565x1555 1370x2565x1555 1570x2795x1555
Уровень звуковой мощности LWA (внутри) дБ 72,7 72,7 72,7
Максимальный уровень выбросов NOx мг/кВт-ч 45 45 45
Максимальный уровень выбросов CO мг/кВт-ч 7 7 7
Модель SE1500 SE1700 SE1900
Номинальная тепловая мощность 80/60°C макс./мин. кВт 1481/373 1666/419 1851/466
Номинальная тепловая мощность 40/30°C макс./мин. кВт 1496/415 1684/467 1871/519
Объем воды в котле л 109 116 123
Давление воды макс./мин. бар 8,0/1,5 8,0/1,5 8,0/1,5
Эффективность при 80/60ºC макс/мин % 92,6/93,2 92,6/93,2 92,6/93,2
Эффективность при 40/30ºC макс/мин % 93,5/103,9 93,5/103,9 93,5/103,9
Среднегодовая эффективность (NNG 75/60ºC) % 100 100 100
Среднегодовая эффективность (NNG 40/30ºC) % 103,3 103,3 103,3
Максимальная рабочая температура ºC 90 90 90
Максимальный перепад температуры теплоносителя ºC 20 20 20
Номинальное давление природного газа G25 мбар 50 50 50
Номинальное давление природного газа G20 мбар 50 50 50
Номинальное давление СУГ мбар 50 50 50
Масса пустого котла кг. 1740 1899 1991
Размеры Ш х Г х В мм 1370x3310x1575 1570x3310x1575 1570x3310x1575
Уровень звуковой мощности LWA (внутри) дБ 72,7 72,7 72,7
Максимальный уровень выбросов NOx мг/кВт-ч 45 45 45
Максимальный уровень выбросов CO мг/кВт-ч 7 7 7
