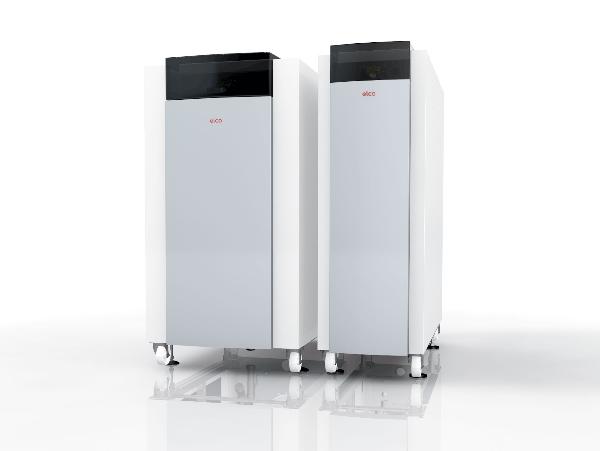

TRIGON® XL

TRIGON® XL

Высокоэффективные проточные водотрубные конденсационные котлы TRIGON XL разработаны для систем отопления и горячего водоснабжения жилых и административных зданий.
Малые габариты и масса котлов при высоких значениях КПД достигается за счет применения проточных теплообменников. Первый теплообменник изготовлен из гладких труб, выполненных из нержавеющей стали. Второй и третий теплообменники состоят из оребренных труб из нержавеющей стали с лазерной сваркой основания ребра.

В котле применена, выполненная гидроформингом, система водяного охлаждения камеры сгорания и теплообменных блоков. Специальная конструкция наддувной водоохлаждаемой газовой горелки с опрокинутым распределенным факелом, встроенная в конструкцию котла, обеспечивает стабильные условия горения во всем диапазоне регулирования мощности от 20 до 100%. При этом достигаются значения следующих параметров: КПД — не ниже 98%, крайне низкая эмиссия оксида углерода (СО) до 18 мг/кВт*ч и оксидов азота (NOx) до 25 мг/кВт*ч.

Рациональная конструкция котлов серии TRIGON XL, позволяет выполнять сборку и разборку котла, что обеспечивает простоту и удобство монтажа, обслуживания и ремонта.
Котлы оснащены цифровыми блоками автоматического управления и контроля безопасности, которые дают возможность гибкого регулирования системы теплоснабжения, подключения котлов в каскад до 8 шт. и управления контурами отопления.

Ключевые особенности

  • Мощность 140-540 кВт
  • Компактные размеры и легкий вес
  • Высочайшая эффективность (до 109%)
  • Низкий уровень выбросов
  • Разборная конструкция котла
  • Различные варианты управления
  • До 8 котлов в каскад

Видео


Скачать файлы документации

Технические характеристики


Модель   150 200 250 300
Номинальная тепловая мощность 80/60°C макс./мин. кВт 142/31 190/42 238/47 286/57
Номинальная тепловая мощность 40/30°C макс./мин. кВт 151/35 202/47 252/53 303/64
Объем воды в котле л 27,0 31,0 35,0 61,0
Давление воды макс./мин. бар 8,0/1,0 8,0/1,0 8,0/1,0 8,0/1,0
Эффективность при 80/60ºC макс/мин % 98,2/97,4 98,2/97,4 98,2/97,1 98,2/97,1
Эффективность при 40/30ºC макс/мин % 104,3/110,0 104,3/110,0 104,2/110,3 104,2/110,3
Среднегодовая эффективность (NNG 40/30ºC) % 110,4 110,4 110,4 110,4
Максимальная рабочая температура ºC 90 90 90 90
Максимальный перепад температуры теплоносителя ºC 30 30 30 30
Номинальное давление природного газа G25 мбар 25 25 25 25
Номинальное давление природного газа G20 мбар 20 20 20 20
Номинальное давление СУГ мбар 30/50 30/50 30/50 30/50
Масса пустого котла кг. 290 332 336 434
Размеры Ш х Г х В мм 468,5x1349x1457 468,5x1499x1457 468,5x1649x1457 748,5x1348x1460
Уровень звуковой мощности LWA (внутри) дБ 70,3 70,3 70,3 70,3
Максимальный уровень выбросов NOx мг/кВт-ч 38 38 36 36
Максимальный уровень выбросов CO мг/кВт-ч 14 14 14 14


Модель   400  500 570
Номинальная тепловая мощность 80/60°C макс./мин. кВт  381/75 477/95 540/120
Номинальная тепловая мощность 40/30°C макс./мин. кВт  404/85 505/106 573/135
Объем воды в котле л  68,0 75,0 82,0
Давление воды макс./мин. бар  8,0/1,0 8,0/1,0 8,0/1,0
Эффективность при 80/60ºC макс/мин %  98,3/96,9 98,3/97,5 98,2/98,2
Эффективность при 40/30ºC макс/мин %  104,2/110,3 104,2/110,3 104,2/110,5
Среднегодовая эффективность (NNG 40/30ºC) %  110,4 110,4 110,3
Максимальная рабочая температура ºC  90 90 90
Максимальный перепад температуры теплоносителя ºC  30 30 30
Номинальное давление природного газа G25 мбар  25 25 25
Номинальное давление природного газа G20 мбар  20 20 20
Номинальное давление СУГ мбар  30/50 30/50 30/50
Масса пустого котла кг.  496 540 595
Размеры Ш х Г х В мм  748,5x1496x1460 748,5x1646x1460 748,5x1769x1460
Уровень звуковой мощности LWA (внутри) дБ  77,3 77,3 77,3
Максимальный уровень выбросов NOx мг/кВт-ч 34  37 40
Максимальный уровень выбросов CO мг/кВт-ч 14  16 18
